Описание

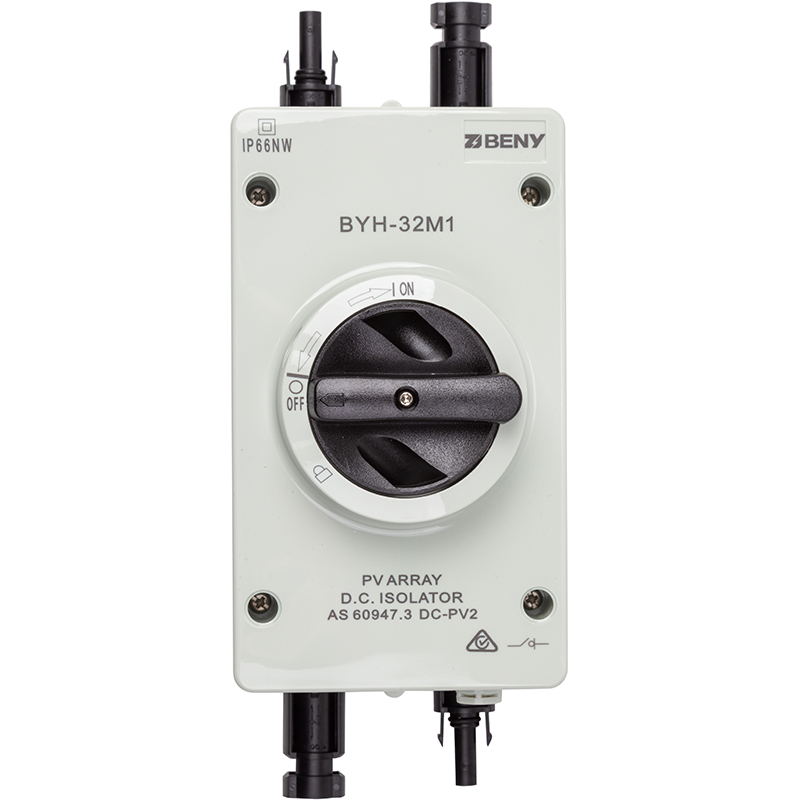

Вимикач-роз'єднувач постійного струму для відключення ланцюга постійного струму і керування фотоелектричною установкою; до 1000В / 32А, з ручкою, з клапаном, для безпечного використання і обслуговування.
Може широко використовуватися в побутових і комерційних сонячних фотоелектричних системах.
Це перший вимикач постійного струму, що відповідає стандарту AS 60947.3:2018 DC-PV2 і може використовуватися в усьому світі в фотоелектричних системах постійного струму.
Особливості:
4 полюси, 1000В постійного струму, 32А.
Без полярності.
Вогнестійкий і стійкий до ультрафіолету.
Вимикач блокується у вимкненому положенні.
Час дуги менше 3 мс, що робить фотоелектричну сонячну систему ефективно відключеною.
Дихальний клапан повинен бути встановлений на ізоляторі постійного струму.
Попередньо підключений MC4 на заводі дозволяє уникнути нещільної проводки або неправильної установки.
Вимикач ізолятора постійного струму з'єднаний з MC4 для більш швидкого і безпечного монтажу.
Сертифікати: IEC/EN 60947-3, AS/NZS 5033:2014; DC-21B, DC-PV2.
Характеристики:
Кількість контактів: 4.
Номінальна напруга (Ue): DC 1000V.
Напруга ізоляції (Ui): DC 1200V.
Номінальний струм (In): 16А/ 25А/ 32А.
Максимальний струм: 32А.
Номінальна імпульсна напруга (Uimp): 8kV.
Механічний ресурс: 15000 циклів.
Електричний ресурс: 1000 циклів.
Тип з'єднання: M4 (min. 1.2Nm, max. 1.8Nm).
Площа поперечного перерізу проводу: макс. 4-16 мм2.
Час роз'єднання: <3 мс.
Клас захисту: IP66 для корпусу, IP20 для вимикача.
Робоча температура: від -40°C до 85°C.
Розмір: 188x99x108 мм.
Вага: 777 г.
Розмір в упаковці: 100x250x120 мм.
Вага в упаковці: 930 г.
Гарантія: 24 місяці.
